STARTECH - Scheda USB 3.2 Gen2 PCI-Express 4x

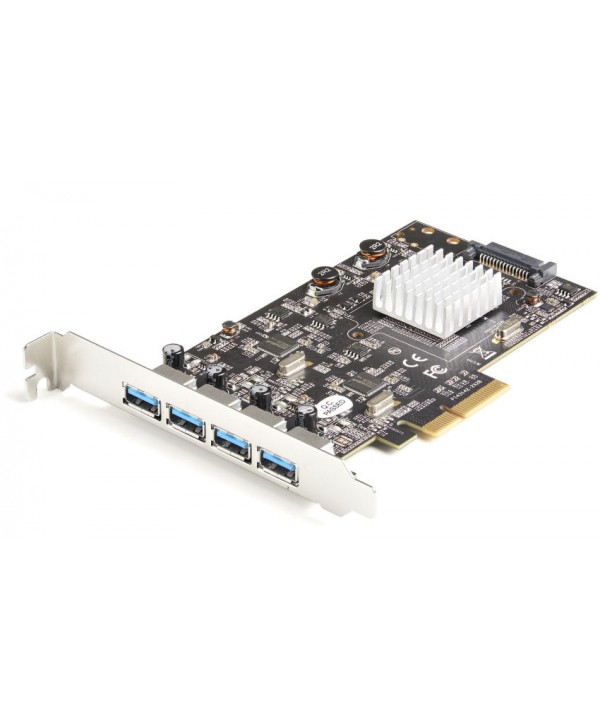

StarTech PEXUSB314A2V2 — Scheda PCIe USB 3.2 Gen 2 a 4 porte

Scheda di espansione PCI Express x4 | 4× USB-A 10 Gbps | Doppio controller ASMedia ASM3142 | 20 Gbps di banda totale | UASP · Multiple INs | Connettore SATA per alimentazione supplementare | Bracket full-profile installato | Compatibile Windows / macOS / Linux

Quattro porte USB-A a 10 Gbps con architettura dual controller per le workstation che gestiscono periferiche professionali ad alta velocità. La StarTech PEXUSB314A2V2 è una scheda di espansione PCI Express x4 che aggiunge quattro porte USB Type-A in standard USB 3.2 Gen 2 (SuperSpeed 10 Gbps) a un sistema desktop o workstation. La caratteristica distintiva è l’architettura a doppio controller: due chip ASMedia ASM3142 indipendenti, ciascuno dedicato a due porte, per una banda totale di 20 Gbps condivisa tra i due bus interni. Una scelta di design che riduce i colli di bottiglia quando più periferiche ad alta velocità lavorano simultaneamente sulla stessa scheda.

La scheda utilizza un’interfaccia PCIe 2.0 x4 ed è compatibile con qualsiasi slot PCI Express x4, x8 o x16 disponibile sulla scheda madre. Ogni porta USB-A eroga fino a 4,5W (5V/0,9A) di alimentazione per la periferica collegata; in caso di carichi più impegnativi (dischi esterni a doppio attuatore, hub alimentati da bus, periferiche video) è disponibile un connettore SATA a 15 pin opzionale per fornire alimentazione supplementare attingendo direttamente dall’alimentatore del sistema. Supporto UASP per il throughput ottimale con dispositivi di archiviazione e Multiple INs per ridurre la perdita di banda quando si collegano dispositivi a velocità miste. Bracket full-profile preinstallato. Retrocompatibile con USB 3.2 Gen 1 (5 Gbps) e USB 2.0 (480 Mbps).

Scheda Tecnica

* Specifiche dalla pagina StarTech ufficiale. La scheda condivide fino a 20 Gbps complessivi sulla scheda; il throughput effettivo è limitato dalla banda dell’interfaccia PCIe 2.0 x4 dello slot di sistema. La banda da 10 Gbps di ciascun controller è suddivisa equamente tra le due porte gestite dallo stesso chip. La nomenclatura USB 3.2 Gen 2 (10 Gbps) corrisponde alla precedente denominazione USB 3.1 Gen 2; USB 3.2 Gen 1 (5 Gbps) corrisponde a USB 3.0 / USB 3.1 Gen 1. Il connettore SATA per alimentazione supplementare è opzionale: utilizzarlo solo se la scheda madre non fornisce sufficiente alimentazione tramite lo slot PCIe per il numero e il tipo di periferiche collegate. Versione aggiornata della precedente PEXUSB314A2V, con controller ASM3142 al posto degli ASM1142.

Punti di forza

Architettura a doppio controller per ridurre i colli di bottiglia. A differenza delle schede USB a quattro porte basate su un singolo controller (dove le quattro porte si dividono una sola banda da 10 Gbps), la PEXUSB314A2V2 utilizza due chip ASMedia ASM3142 indipendenti. Ogni controller gestisce due porte con i propri 10 Gbps dedicati, raddoppiando la banda totale a 20 Gbps. Il vantaggio si manifesta quando due o più periferiche ad alta velocità (SSD esterni NVMe, scanner ad alta risoluzione, interfacce audio multi-canale) lavorano in parallelo: distribuendo le periferiche su porte servite da controller diversi si evita la saturazione del singolo bus.

UASP per il throughput massimo con dispositivi di archiviazione. Il supporto USB Attached SCSI Protocol consente alle quattro porte di raggiungere prestazioni reali vicine al limite teorico dello standard USB 3.2 Gen 2 quando collegate a SSD esterni, dischi USB-C ad alte prestazioni e adattatori NVMe. Per workflow di backup di librerie video, ingest da supporti rimovibili e gestione di dataset di lavoro su archiviazione esterna, UASP riduce significativamente i tempi di trasferimento rispetto al protocollo BOT tradizionale.

Multiple INs per la coesistenza con periferiche legacy. Quando una stessa scheda gestisce contemporaneamente periferiche USB 3.2 Gen 2 e dispositivi più lenti (USB 3.0, USB 2.0), il supporto Multiple INs preserva la banda disponibile per le periferiche veloci, evitando il livellamento verso il dispositivo più lento collegato sullo stesso hub. Una caratteristica utile in scenari professionali dove convivono periferiche di generazioni diverse: chiavette di firma digitale, dongle hardware, hub di carica e dispositivi di archiviazione moderni.

Connettore SATA opzionale per alimentazione supplementare stabile. Il connettore SATA 15 pin permette di attingere alimentazione direttamente dall’alimentatore del sistema, garantendo i 4,5W per porta in modo indipendente dall’erogazione dello slot PCIe della scheda madre. Una soluzione pulita quando la scheda alimenta periferiche bus-powered di una certa esigenza (dischi esterni 2,5″, hub USB amplificati, lettori di schede ad alta velocità) e si vuole avere un margine sicuro sull’alimentazione delle porte.

Compatibilità ampia con sistemi operativi professionali. Il supporto nativo per Windows 7–11 e per le edizioni Server 2012 R2 / 2016 / 2019, oltre a macOS 10.13–13.0 e Linux LTS, copre l’intero arco di sistemi operativi presenti in ambienti di produzione, postazioni di editing e laboratori. Su Windows 8 e successivi i driver si installano automaticamente, riducendo i tempi di setup nelle installazioni multiple.

Bracket full-profile e formato standard. Il bracket full-profile preinstallato e le dimensioni contenute (150 × 120 mm, profilo dual-slot) consentono l’installazione nella quasi totalità dei case desktop e mid-tower, occupando uno slot PCIe x4 (o un x8/x16 elettricamente compatibile). Una soluzione pulita per espandere la connettività USB di workstation che già saturano le porte integrate sulla scheda madre.

Scenari d’uso

Postazioni di video editing e fotografia con archiviazione esterna multipla — Le 4 porte a 10 Gbps con architettura dual controller permettono di collegare contemporaneamente SSD esterni per il media drive, dischi di backup, lettori di schede CFexpress/SD ad alta velocità e periferiche di ingest senza che l’ingest da una sorgente rallenti il trasferimento dall’altra. Per editor video, fotografi e operatori di ingest che gestiscono volumi di file consistenti su più supporti esterni in parallelo.

Workstation per produzione audio professionale — Le interfacce audio professionali, i controller MIDI, i dongle di licenza e le superfici di controllo richiedono porte USB stabili e dedicate. Distribuendo le periferiche su porte servite da controller diversi si riduce il rischio di drop-out dovuti alla contesa di banda, particolarmente importante in registrazione multitraccia e in sessioni con molti dispositivi USB attivi simultaneamente.

Stazioni di acquisizione e digitalizzazione documentale — Per scanner ad alta risoluzione, stampanti di produzione, tavolette grafiche professionali e periferiche di acquisizione collegate in più postazioni di lavoro contemporaneamente. La banda di 20 Gbps complessivi e UASP velocizzano il trasferimento di scansioni ad alta risoluzione e l’esportazione su archiviazione di rete via USB.

Espansione di workstation con I/O integrato saturo — Molte workstation professionali, soprattutto quelle dotate di numerose periferiche permanenti (mouse e tastiera professionali, hub di docking, webcam UHD, security key, hardware di sviluppo), esauriscono rapidamente le porte USB della scheda madre. La PEXUSB314A2V2 aggiunge 4 porte ad alte prestazioni in un singolo slot PCIe, mantenendo libere le porte integrate per i dispositivi a media e bassa velocità.

Workstation di sviluppo hardware e ambienti di test — Per laboratori di sviluppo embedded, banchi di test e workstation di reverse engineering dove vengono collegati simultaneamente debugger JTAG/SWD, analizzatori di protocollo, programmatori, schede di sviluppo e strumenti di misura USB. Le quattro porte indipendenti, con due bus distinti, permettono di isolare i dispositivi critici (analizzatori, dispositivi sotto test) da quelli generici, riducendo le interferenze sul bus.

I dati tecnici in questa pagina provengono dalle specifiche ufficiali del produttore. Syspack effettua un controllo accurato di ogni dato pubblicato; in caso di imprecisioni o richieste di verifica, il nostro team è sempre disponibile a supportarti.
