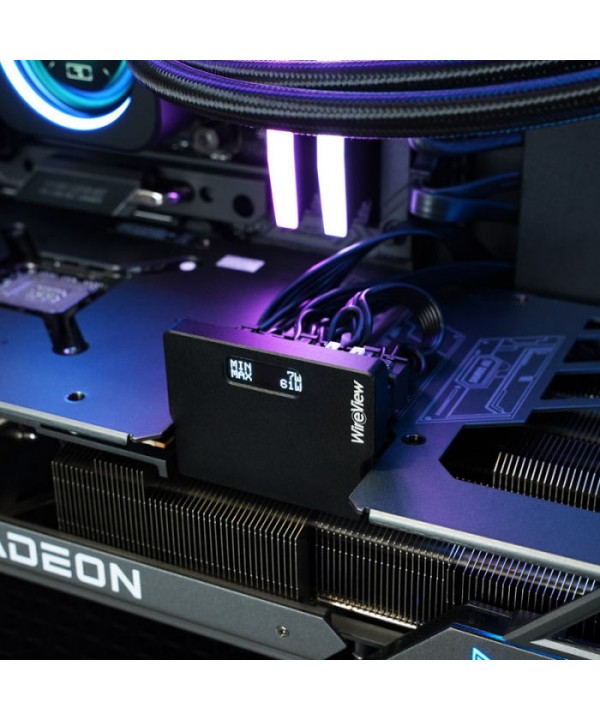

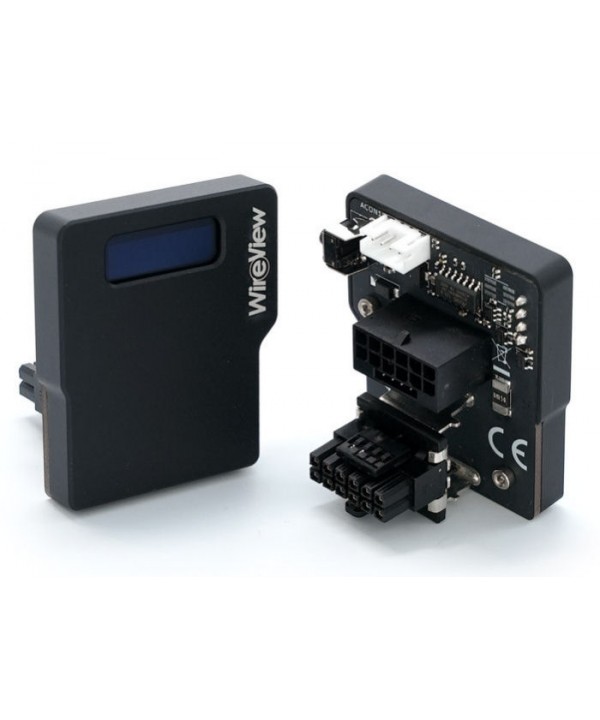

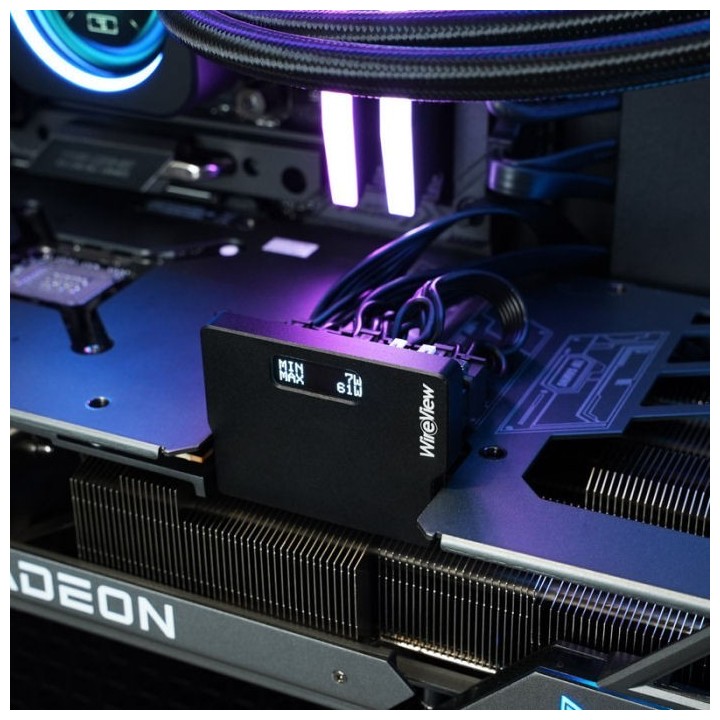

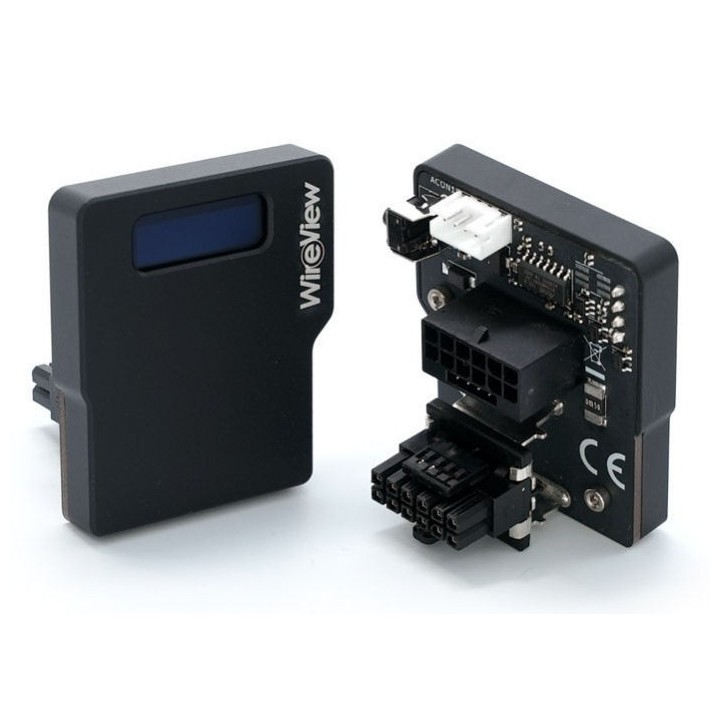

La GPU Thermal Grizzly WireView è un dispositivo per misurare e visualizzare parametri quali consumo energetico, tensione e corrente delle schede di espansione PCI come le schede grafiche con un connettore di alimentazione 12VHPWR. Come ulteriore vantaggio, il design a forma di U dell'adattatore consente un instradamento ottimizzato dei cavi per una gestione pulita dei cavi.
Indipendentemente dal tipo e dal numero di connettori di alimentazione PCIe sulla scheda grafica, il loro orientamento è fondamentale per scegliere la giusta GPU WireView. La GPU WireView è disponibile nelle versioni “Normal” (N) e “Reverse” (R).
Se la scheda grafica è dotata di connettori di alimentazione PCIe in cui le clip di fissaggio del connettore sono orientate lontano dal PCB, è necessaria la variante N. Se la scheda grafica fosse installata normalmente in orizzontale, questa sarebbe in basso. Questa variante è il tipo più comune di allineamento del connettore.
Se la scheda grafica è dotata di un connettore di alimentazione PCIe in cui le clip di fissaggio del connettore sono allineate al PCB, è necessaria la variante R. Se la scheda grafica fosse installata normalmente in orizzontale, questa sarebbe in alto. Ciò è evidente dal fatto che nel circuito stampato sono presenti degli incavi per le linguette di fissaggio del connettore.
- Dimensioni: 50 x 63 x 33 mm (L x P x A)
- Materiale (copertura): alluminio, anodizzato
- Colore nero
- Grafica display: OLED
- Connessioni:
Ingresso: 1x 12VHPWR
Uscita: 1x 12VHPWR
- Connettore orientamento pin: inferiore ("N")
- Connettore dati: a 4 pin
